Особенности разборных пластинчатых теплообменников!

В мире эффективного и компактного теплообменного оборудования разборные пластинчатые теплообменники занимают особую нишу, гармонично сочетая в себе высокую производительность, гибкость и ремонтопригодность. Их ключевая особенность, отраженная в названии, — это возможность многократной разборки и сборки конструкции без ущерба для ее герметичности и рабочих характеристик. В отличие от своих паяных или сварных собратьев, такой аппарат представляет собой не монолитный блок, а модульную систему, собранную из отдельных пластин, стянутых между собой силовыми шпильками. Это фундаментальное конструктивное решение открывает перед пользователем уникальные преимущества, но и накладывает определенные условия эксплуатации. Данный тип теплообменников является наиболее распространенным в системах теплоснабжения, вентиляции и промышленности там, где к оборудованию предъявляются требования не только к эффективности, но и к возможности технического обслуживания, очистки и модернизации без полной замены аппарата. Понимание их устройства, сильных и слабых сторон позволяет сделать осознанный выбор, когда стоит задача купить пластинчатый теплообменник для ответственных систем.

Главная особенность кроется в самой идее разборности. Она подразумевает, что сердце аппарата — пакет тонких гофрированных пластин — не является неразъемным. При необходимости, открутив гайки на стяжных шпильках и сдвинув прижимную плиту, инженер получает прямой доступ к каждой пластине и каждому уплотнению. Это решает две критически важные задачи. Во-первых, появляется возможность механической очистки всех теплообменных поверхностей от любых отложений — накипи, шлама, продуктов коррозии или органических загрязнений. Во-вторых, обеспечивается беспрецедентная гибкость: мощность аппарата можно увеличить или уменьшить, добавив или убрав необходимое количество пластин, а вышедшие из строя элементы (пластины, прокладки) можно заменить поштучно, что значительно экономит средства. Именно эта особенность делает разборный теплообменник практически вечным решением при грамотном обслуживании, способным адаптироваться к изменяющимся потребностям объекта на протяжении десятилетий.

Как устроены разборные пластинчатые теплообменники, их отличия от теплообменников других типов?

Конструкция разборного пластинчатого теплообменника является образцом инженерной логики, где каждый компонент выполняет четкую функцию. Основу аппарата составляет жесткая несущая рама, на которой закреплены все элементы. С одной стороны рамы расположена неподвижная плита (также называемая стационарной или рамой). К этой плите крепятся присоединительные патрубки для подвода и отвода рабочих сред. Именно неподвижная плита воспринимает все механические нагрузки от трубопроводов.

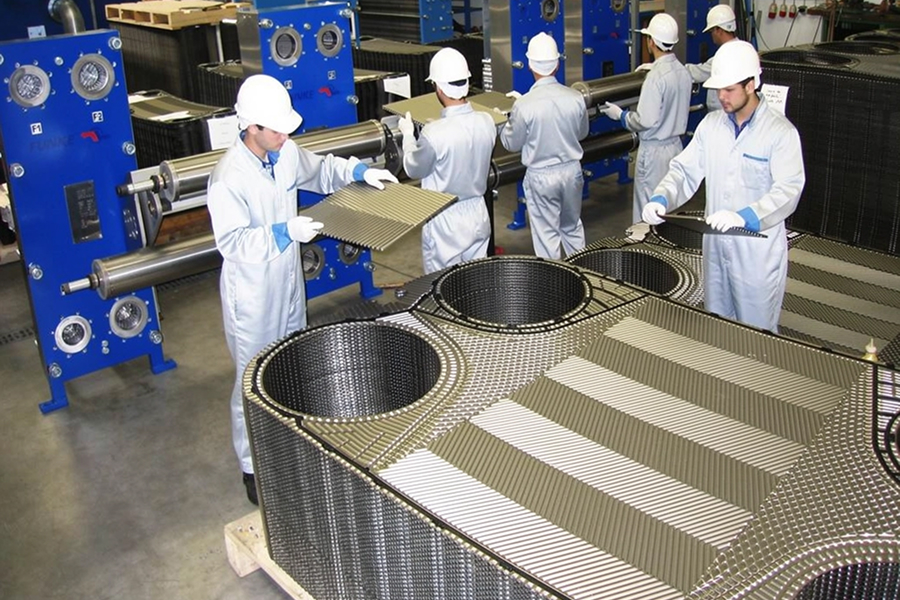

К неподвижной плите последовательно прижимается пакет теплообменных пластин. Пластины изготавливаются методом штамповки из тонколистовой стали (чаще всего коррозионностойкой, например, AISI 316), титана или других специальных сплавов. На поверхность каждой пластины нанесен сложный профиль — гофра. Наиболее распространен шевронный тип гофры, где волны расположены под определенным углом. Этот профиль выполняет несколько задач одновременно: увеличивает реальную площадь теплообмена, создает турбулентное течение жидкости (разрушая пограничный ламинарный слой) и формирует многочисленные точки контакта между соседними пластинами для обеспечения механической прочности. В углах каждой пластины имеются отверстия, которые в собранном пакете образуют коллекторы для распределения потоков.

По контуру пластины, в специально отштампованные канавки, устанавливаются уплотнительные прокладки. Это один из ключевых элементов разборного аппарата. Прокладки изготавливаются из термостойкой эластомерной резины — чаще всего NBR (нитрил-бутадиеновый каучук) или EPDM (этилен-пропиленовый каучук), а для агрессивных сред могут использоваться Viton или другие фторкаучуки. Конфигурация прокладок такова, что они герметично разделяют потоки, направляя один теплоноситель в четные межпластинные каналы, а другой — в нечетные. Пакет пластин с другой стороны прижимается подвижной прижимной плитой. Силовое сжатие всего пакета обеспечивается верхней и нижней направляющей балкой и набором стяжных шпилек с гайками, которые проходят через отверстия в плитах. Затяжка гаек с определенным усилием (моментом) гарантирует герметичность всех контуров. Собранный аппарат отличается сравнительно большими габаритами из-за наличия рамы и плит, но сохраняет высокую удельную мощность.



Отличия от теплообменников других типов:

1. От паяных пластинчатых теплообменников.Главное отличие — наличие уплотнений и разборной конструкции. Паяный аппарат — это монолитный неразборный блок, спаянный припоем (медью или никелем). Он компактнее и легче, не требует обслуживания прокладок, но его невозможно разобрать для механической очистки или ремонта. Разборный теплообменник предполагает периодическое обслуживание (подтяжку, замену прокладок), но зато ремонтопригоден и гибок.



2. От кожухотрубных теплообменников.Разница принципиальна. Кожухотрубный аппарат — это тяжелая, крупногабаритная конструкция из пучка трубок в кожухе. Он рассчитан на экстремальные давления и температуры, менее чувствителен к загрязнениям, но обладает низкой удельной эффективностью (большие размеры при той же мощности). Пластинчатый разборный аппарат в разы компактнее и эффективнее, но уступает по предельным рабочим параметрам и возможности работы с очень загрязненными средами.



3. От спиральных теплообменников.Спиральный аппарат также компактен и хорошо работает с вязкими средами, но имеет неразборную конструкцию (за исключением некоторых промышленных моделей с крышками). Его ремонт и очистка сложнее, а производство — дороже. Разборный пластинчатый выигрывает в простоте обслуживания и доступности компонентов.

Таким образом, разборный пластинчатый теплообменник занимает золотую середину, предлагая отличный баланс эффективности, ремонтопригодности и умеренных требований к условиям работы.



Преимущества и недостатки

Преимущества разборных пластинчатых теплообменников:

Высокая ремонтопригодность и обслуживаемость. Возможность замены любой изношенной прокладки или поврежденной пластины на месте эксплуатации. Это значительно снижает стоимость жизненного цикла аппарата.



Возможность механической очистки. При загрязнении аппарат можно разобрать и тщательно очистить все поверхности пластин щетками или специальным инструментом, что особенно важно при работе с жесткой водой или средами, склонными к образованию накипи.



Гибкость и возможность изменения мощности. Мощность не фиксирована. Добавляя или убирая пластины, можно увеличить или уменьшить площадь теплообмена, адаптируя аппарат под изменившиеся условия технологического процесса. Это избавляет от необходимости покупать новый теплообменник.



Визуальный контроль состояния. При разборке можно оценить степень коррозии, загрязнения, наличие микротрещин или других дефектов на пластинах и прокладках.



Высокая эффективность. Благодаря турбулентному течению, тонкой стенке пластины и организации потоков противотоком, достигается высокий коэффициент теплопередачи, что обеспечивает компактные размеры.



Широкий диапазон рабочих сред. За счет огромного выбора материалов пластин (сталь, титан, сплавы) и уплотнений (NBR, EPDM, Viton) можно подобрать аппарат для работы с большинством сред — от питьевой воды до агрессивных растворов.



Относительно низкая стоимость владения. Первоначальные инвестиции могут быть выше, чем у паяного аналога, но экономия на обслуживании и ремонте в долгосрочной перспективе делает его выгодным.



Недостатки разборных пластинчатых теплообменников:

Наличие уплотнений — основной элемент риска. Резиновые прокладки подвержены старению, могут терять эластичность от температуры, химического воздействия сред или сжиматься. Это требует периодической подтяжки стяжных болтов и, в конечном итоге, замены прокладок (в среднем каждые 3-8 лет).



Риск неправильной сборки. При обслуживании критически важен человеческий фактор. Неправильная установка пластин (с нарушением схемы поворота), прокладок или неравномерная затяжка гаек могут привести к перетокам сред, протечкам и потере эффективности.



Большие габариты и вес по сравнению с паяными аналогами. Наличие массивной рамы, плит и длинных шпилек увеличивает занимаемую площадь и массу аппарата той же мощности.



Ограничения по давлению и температуре. Хотя современные аппараты могут работать при давлениях до 25-30 бар и температурах до 180-200°C, эти значения ограничены прочностью прокладок и обычно ниже, чем у кожухотрубных или паяных (с никелевым припоем) моделей.



Требовательность к чистоте теплоносителя. Тонкие каналы между пластинами чувствительны к механическим примесям. Обязательна установка фильтров грубой очистки на входе.



Более высокие требования к квалификации обслуживающего персонала. Обслуживание требует понимания конструкции, порядка сборки и применения правильного момента затяжки.

Основные сферы и отрасли применения разборных теплообменников

Универсальность и ремонтопригодность определили широчайшее применение разборных пластинчатых теплообменников в различных отраслях экономики.



Жилищно-коммунальное хозяйство и теплоснабжение (ЖКХ). Это крупнейшая сфера применения.

4. Центральные и индивидуальные тепловые пункты (ЦТП, ИТП).Аппараты используются для подготовки горячего водоснабжения (ГВС) и для подключения систем отопления зданий к централизованным сетям. Возможность очистки от накипи здесь особенно актуальна.
5. Системы отопления.Разделение контуров, подключение к различным источникам тепла (котельная, тепловой насос).
6. Системы вентиляции и кондиционирования.Теплообменники в приточно-вытяжных установках для рекуперации тепла, а также в чиллерах и фанкойлах.



Пищевая и перерабатывающая промышленность. Требования гигиены и необходимость частой мойки делают разборные модели идеальным выбором.

7. Пастеризация и охлаждениемолока, соков, пива, вина.
8. Нагрев воды и технологических средв кондитерском, масложировом, мясомолочном производстве.
9. Системы мойки (CIP),где аппараты регулярно промываются растворами кислот и щелочей.

Химическая и нефтехимическая промышленность.

10. Теплообмен в технологических процессах при производстве полимеров, удобрений, моющих средств.
11. Охлаждение реакторов, конденсация паров.
12. Используются специальные материалы пластин и прокладок, стойкие к агрессивным средам.



Металлургия и машиностроение.

13. Охлаждение технологического оборудования, гидравлических систем, станков, прессов.
14. Системы оборотного водоснабжения.

Судостроение.

15. Охлаждение главных и вспомогательных двигателей, систем кондиционирования воздуха на судах.

Общепромышленное применение.

16. Любые процессы, требующие нагрева или охлаждения жидкостей с умеренными параметрами.



Ключевым этапом внедрения теплообменника в любую из этих отраслей является грамотный расчет пластинчатого теплообменника. Этот процесс определяет, сможет ли конкретная модель обеспечить требуемые температурные параметры при заданных расходах и допустимых потерях давления. Расчет учитывает тепловую нагрузку, свойства сред, схему потоков и подбирает необходимое количество пластин определенного типа. Многие производители и инжиниринговые компании предлагают услугу расчет пластинчатого теплообменника онлайн через специальные формы на сайтах, куда пользователь может ввести исходные данные и получить предварительный подбор модели. Однако для сложных и ответственных применений рекомендуется обращаться к специалистам для выполнения полного теплотехнического и гидравлического расчета, который гарантирует корректную работу аппарата в конкретных условиях.

Таким образом, решение разборный купить теплообменник пластинчатый является оптимальным выбором для большинства систем, где важны не только первоначальная эффективность, но и долгосрочная экономия, возможность обслуживания и адаптации к будущим изменениям. Это надежный, проверенный инструмент для решения задач теплообмена, чья популярность объясняется удачным балансом технических и экономических характеристик.
