Основные причины загрязнения теплообменников, как увеличить период обслуживания?

Паяные пластинчатые теплообменники завоевали популярность благодаря своей компактности, высокой эффективности и относительно невысокой стоимости. Однако их главная особенность — неразборная конструкция — становится и основным вызовом при эксплуатации. Загрязнение внутренних каналов такого аппарата — это не вопрос «если», а вопрос «когда». Понимание причин этого процесса — первый шаг к грамотной эксплуатации и продлению срока службы оборудования. Когда вы решаете купить паяный теплообменник, вы должны быть готовы к организации системы его защиты.

Основные причины загрязнения можно разделить на несколько категорий:

Образование накипи (солевых отложений). Это самая распространенная проблема в системах отопления и горячего водоснабжения. При нагреве воды выше 55-60°C содержащиеся в ней соли жесткости (в основном, карбонаты кальция и магния) начинают кристаллизоваться и откладываться на стенках пластин. Чем выше температура и жесткость воды, тем интенсивнее процесс. Именно поэтому паяный теплообменник для отопления в контуре котла, где температура стабильно высока, особенно уязвим. Отложения накипи имеют низкую теплопроводность и действуют как теплоизолятор, резко снижая эффективность аппарата.

Коррозионные и шламовые отложения. В открытых системах или при использовании неочищенной воды в контур могут попадать частицы ржавчины (оксиды железа), песок, ил, продукты коррозии труб и радиаторов. Эти частицы механически засоряют узкие каналы теплообменника. Особенно опасна двухэлектродная коррозия, которая может возникать в системе из-за наличия разнородных металлов (например, алюминиевых радиаторов и медного паяного соединения в самом теплообменнике).

Биологические обрастания (биофоулинг). В системах с температурой воды ниже 45-50°C, особенно в пластинчатых теплообменниках для ГВС или в системах охлаждения, могут развиваться бактерии, водоросли и другие микроорганизмы. Они образуют слизистые биопленки, которые не только ухудшают теплопередачу, но и способствуют локальной коррозии под отложениями.

Полимерные и органические отложения. В технологических процессах (пищевая, химическая промышленность) на стенках могут осаждаться жиры, белки, полимеры, смолы. Даже в бытовых условиях в контур ГВС могут попасть частицы из неподготовленной воды или из деградировавших уплотнителей.

Как увеличить период обслуживания?

Увеличить интервалы между промывками и значительно продлить общий срок службы аппарата можно только комплексными мерами, направленными на устранение причин, а не борьбу со следствиями.

Водоподготовка — это не рекомендация, а обязательное условие. Перед тем как купить паяный теплообменник пластинчатый, необходимо проанализировать качество воды в обоих контурах. Для борьбы с накипью необходима установка умягчителей (ионообменных или магнитных/электромагнитных преобразователей). Для удаления механических примесей критически важны фильтры грубой очистки (грязевики) с размером ячейки не более 300-500 мкм, установленные непосредственно на входе в теплообменник. Для закрытых систем отопления обязательно использование ингибиторов коррозии и правильно подготовленного теплоносителя.

Оптимизация температурного режима. По возможности, стоит избегать постоянной работы теплообменника в режиме максимальных температур. Например, для ГВС достаточно нагревать воду до 50-55°C, что резко снизит скорость образования накипи. Использование погодозависимой автоматики в системах отопления также помогает избежать ненужных высокотемпературных нагрузок.

Регулярный контроль и мониторинг. Установите манометры и термометры на входе и выходе обоих контуров. Рост перепада давления при сохранении или снижении тепловой мощности — первый и главный сигнал о начале загрязнения. Фиксация этих параметров в журнале позволяет прогнозировать необходимость обслуживания.

Правильный подбор с запасом. При проектировании системы закладывайте в расчет коэффициент загрязнения. Лучше купить паяный теплообменник с несколько большей площадью теплообмена. Это не только компенсирует будущие отложения, но и позволит системе работать в более щадящем, непиковом режиме, что само по себе снизит скорость загрязнения.

Организация системы промывки «без разборки». Еще на этапе монтажа предусмотрите байпасные линии (обводные пути) и отсекающие краны на подводках к теплообменнику. Это позволит подключать промывочное оборудование без остановки всей системы и демонтажа аппарата, что упрощает и удешевляет регулярное профилактическое обслуживание.

Эти меры требуют дополнительных инвестиций на старте, но они многократно окупаются за счет увеличения ресурса дорогостоящего оборудования и сохранения его эффективности.

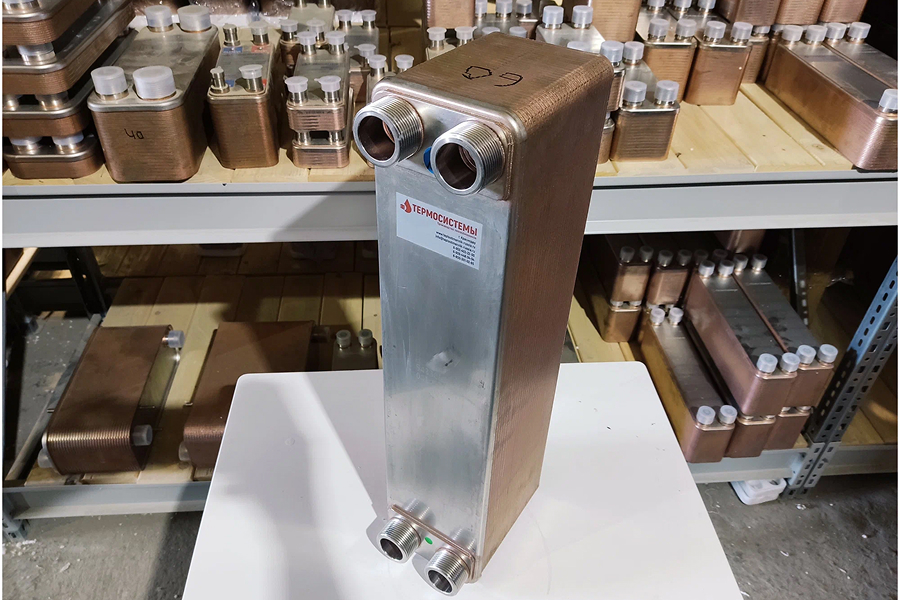

Как промывать и обслуживать паяные теплообменники?

Обслуживание неразборного паяного теплообменника — это, в первую очередь, его промывка. В отличие от разборных моделей, механическая очистка здесь невозможна. Весь процесс основан на химическом или гидродинамическом воздействии на отложения. Правильная промывка — это сложная процедура, которую лучше доверять специалистам со специальным оборудованием и реагентами.

Подготовительный этап:

Остановка и отключение. Теплообменник отключается от системы. Контуры дренируются (освобождаются от воды/теплоносителя).

Диагностика. По записям в журнале или замерам на месте определяется степень загрязнения и, по возможности, его природа (накипь, шлам, органика). Это важно для выбора промывочного реагента.

Подбор реагента. Для карбонатной накипи используются кислотные промывки (на основе соляной, ортофосфорной, сульфаминовой, лимонной кислоты). Для органических и жировых отложений — щелочные составы. Для продуктов коррозии — специальные комплексоны. Крайне важно использовать ингибированные составы, которые растворяют отложения, но минимально воздействуют на металл пластин (обычно нержавеющую сталь) и припой.

Процесс химической промывки (циркуляционная промывка):

Это основной метод для паяных пластинчатых теплообменников.

Подключение промывочной станции. Специальная установка, состоящая из насоса, емкости для реагента и системы подогрева, подключается шлангами к патрубкам теплообменника. Очень важно обеспечить циркуляцию в правильном направлении, желательно обратном рабочему потоку, чтобы лучше разрушить отложения.

Приготовление и нагрев раствора. Реагент разводится в емкости до нужной концентрации, указанной в его инструкции. Часто раствор подогревается до 40-60°C для увеличения его активности.

Циркуляция. Раствор прокачивается через теплообменник в замкнутом контуре. Процесс контролируется по времени, изменению цвета и химической активности раствора (замеряется pH). Периодически делаются перерывы для «отдыха» реагента. Вся процедура может занимать от 1 до 6 часов.

Нейтрализация и промывка. После растворения отложений кислотный или щелочной реагент необходимо нейтрализовать. Для этого систему несколько раз промывают чистой водой, а затем прокачивают раствор нейтрализатора (соды для кислоты). Завершается процесс тщательной промывкой большим количеством воды до нейтрального pH на выходе.

Гидродинамическая промывка:

Применяется в основном для удаления рыхлых механических отложений (шлама, ила). Производится с помощью мощных насосов высокого давления (до 200 бар). Вода под давлением подается в каналы через специальные насадки. Крайне опасный метод для паяных теплообменников! Давление должно строго контролироваться, чтобы не превысить максимально допустимое для аппарата и не повредить пластины или паяные соединения. Часто используется как этап после химической промывки для удаления остатков разрыхленных отложений.

Контроль качества промывки: После процедуры необходимо измерить перепад давления на теплообменнике при прокачке чистой воды с номинальным расходом и сравнить его с паспортными данными для чистого аппарата. Также оценивается тепловая мощность в тестовом режиме. Только после успешных контрольных замеров аппарат можно вводить в эксплуатацию.

Распространенные ошибки при промывке паяных теплообменников

Непрофессиональная промывка может нанести теплообменнику больше вреда, чем многолетняя эксплуатация без обслуживания. Вот типичные ошибки, которых необходимо избегать:

Использование неподходящих или неингибированных реагентов. Применение чистой соляной или серной кислоты «с полки» для удаления накипи — самая разрушительная ошибка. Такие кислоты агрессивно атакуют не только накипь, но и металл пластин и, что критично, припой (обычно на основе меди или никеля). Это приводит к утоньшению пластин, образованию свищей (точечных сквозных коррозий) и разгерметизации аппарата. Использовать можно только специальные ингибированные составы.

Нарушение времени и температуры промывки. Слишком долгая экспозиция даже правильного реагента может быть вредна. Перегрев промывочного раствора выше рекомендованной температуры резко увеличивает его агрессивность и также может привести к коррозии.

Промывка под давлением, превышающим паспортное. При гидродинамической или даже ручной промывке струей воды давление может легко превысить максимально допустимое рабочее давление теплообменника (часто 16-25 бар). Это грозит разрывом тонких пластин или разрушением паяных швов.

Неполное удаление реагента и нейтрализация. Остатки кислоты или щелочи внутри аппарата после его включения в систему начнут разрушительную работу. Особенно опасно, если остатки кислоты вступят в реакцию с новым теплоносителем, что вызовет бурную коррозию. Промывка чистой водой до нейтрального pH — обязательный финальный этап.

Попытка механической прочистки. Категорически запрещено пытаться прочищать каналы паяного теплообменника проволокой, спицей или другими жесткими предметами. Это гарантированно приведет к повреждению поверхности пластин и гофров, что ухудшит теплопередачу и создаст очаги для ускоренной коррозии.

Промывка без предварительной диагностики. Промывка щелочью теплообменника, заросшего накипью, или кислотой — аппарата с органическими отложениями будет неэффективна. Деньги и время будут потрачены впустую.

Отсутствие контроля результата. Включение теплообменника в работу сразу после промывки без проверки перепада давления и герметичности — это риск. Некачественно проведенная процедура может не решить проблему, и система будет работать с прежней низкой эффективностью, а заказчик узнает об этом только по счетам за энергию.

Последствия эксплуатации загрязненных паяных теплообменников

Игнорирование необходимости промывки и работа на загрязненном аппарате приводят к целому каскаду негативных последствий, которые затрагивают как сам теплообменник, так и всю систему в целом.

Резкое падение эффективности и рост энергозатрат. Отложения на пластинах — это теплоизолятор. Чтобы передать необходимое количество тепла через этот слой, системе приходится увеличивать разницу температур или расход. На практике это означает, что котел или другой источник тепла начинает работать с повышенной нагрузкой, потребляя больше топлива или электроэнергии. Падение КПД на 10-20% — обычное дело для загрязненного аппарата, что напрямую отражается на финансовых расходах.

Перегрев и термическое разрушение. Слой накипи ухудшает отвод тепла от стенки пластины, обращенной к греющей среде (например, со стороны котла). Это может привести к локальному перегреву металла пластины, особенно в зонах с самым толстым слоем отложений. Постоянный перегрев вызывает тепловые напряжения, коробление пластин и в перспективе — разрушение паяных соединений и разгерметизацию.

Увеличение гидравлического сопротивления. Отложения, особенно шлам и продукты коррозии, сужают проходное сечение каналов. Чтобы протолкнуть через них расчетный расход теплоносителя, насосу приходится преодолевать большее сопротивление. Это приводит к повышенной нагрузке на насосное оборудование, его перегреву и преждевременному выходу из строя. Рост перепада давления — один из первых диагностических признаков загрязнения.

Развитие под отложениями точечной (питтинговой) коррозии. Отложения создают под собой зоны с ограниченным доступом кислорода и разной концентрацией ионов, что является идеальной средой для развития локальной коррозии. Эта коррозия носит скрытый характер и может привести к внезапному образованию свища и течи, притом что основная масса металла выглядит неповрежденной.

Полный отказ и необходимость замены. В конечном итоге, сильно загрязненный и поврежденный коррозией паяный теплообменник ремонту не подлежит. Его невозможно разобрать, заменить поврежденные пластины или пропаять заново в условиях мастерской. Единственный выход — полная замена аппарата на новый. А учитывая, что стоимость нового оборудования и работы по его замене значительно выше, чем цена регулярной профессиональной промывки, экономия на обслуживании оказывается крайне ложной.

Таким образом, решение купить паяный пластинчатый теплообменник для отопления должно сопровождаться осознанием необходимости построения грамотной системы его эксплуатации и обслуживания. Регулярная профессиональная промывка, основанная на диагностике и проведенная по правилам, — это не статья расходов, а стратегическая инвестиция в долговечность оборудования, энергоэффективность системы и, в конечном счете, в сокращение совокупных затрат на теплоснабжение. Пренебрежение этим ведет к прямым финансовым потерям и риску аварийной ситуации.
